日标不锈钢球阀

日标不锈钢球阀

日标不锈钢球阀广泛应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业城建等领域。

  • 质量稳定:实行全过程质量监控,细致入微,各方面检测!
  • 价格合理:有效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 热线:0577-86921111

产品详情

日标不锈钢球阀分类

球阀按结构形式可分:

一、浮动球球阀

球阀的球体是浮动的,在介质压力作用下,球体能产生一定的位移并紧压在出口端的密封面上,保证出口端密封。

浮动球球阀的结构简单,密封性好,但球体承受工作介质的载荷全部传给了出口密封圈,因此要考虑密封圈材料能否经受得住球体介质的工作载荷。这种结构,广泛用于中低压球阀。

二、固定球球阀球体是固定的,受压后不产生移动。固定球球阀都带有浮动阀座,受介质压力后,阀座产生移动,使密封圈紧压在球体上,以保证密封。通常在与球体的上、下轴上装有轴承,操作扭距小,适用于高压和大口径的阀门球阀的。

三、弹性球球阀

阀的球体是弹性的。球体和阀座密封圈都采用金属材料制造,密封比压很大,依靠介质本身的压力已达不到密封的要求,必须施加外力。这种阀门适用于高温高压介质球。


日标不锈钢球阀工作原理

A、开启过程

1在关闭位置,球体受阀杆的机械施压作用,紧压在阀座上。

2当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。

3阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。

4直至到全开位置,阀杆提升到极限位置,球体旋转到全开位置。

B、关闭过程

1关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。

2继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和球体同时旋转90?。

3 快要关闭时,球体已在与阀座无接触的情况下旋转了90?。

4手轮转动的几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。


日标不锈钢球阀特点

1、启闭无摩擦。这一功能完全解决了传统[wiki]阀门[/wiki]因密封面之间相互摩擦而影响密封的问题。

2、上装式结构。对装在管道上的阀门可直接在线检查与维修,能有效减少装置停车,降低成本。

3、单阀座设计。避免了阀门中腔介质因异常升压而影响使用an全的问题。

4、低扭矩设计。特殊结构设计的阀杆,只需配一个小手把阀门能轻松启闭。

5、楔形密封结构。阀门是靠阀杆提供的机械力,将球楔压到阀座上而密封,使阀门的密封性不受管线压差变化的影响,在各种工况下密封性能都有可靠保证。

6、密封面的自清洁结构。当球体倾离阀座时,管线中的流体沿球体密封面成360?均匀通过,不仅避免了高速流体对阀座局部的冲刷,也冲走了密封面上的聚积物,达到自清洁的目的。


为了减少球阀的操作扭矩和增加密封的可靠程度,又出现了油封球阀,既在密封面间压注特制的润滑油,以形成一层油膜,即增强了密封性,又减少了操作扭矩,更适用高压大口径的球阀。


日标不锈钢球阀安装

1)取掉法兰端两边的保护盖,在阀完全打开的状态下进行冲洗清洁。

2)安装前应按规定的信号(电或气)进行整机测试(防止因运输产生振动影响使用性能),合格后方可上线安装(接线按电动执行机构线路图)。

3)准备与管道连接前,须冲洗干净管道中残存的杂质(这些物质可能会损坏阀座和球)。

4)在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。

5)本类阀应安装在管道的水平方向或垂直方向。

6)安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来避免管线的偏离。

7)与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓

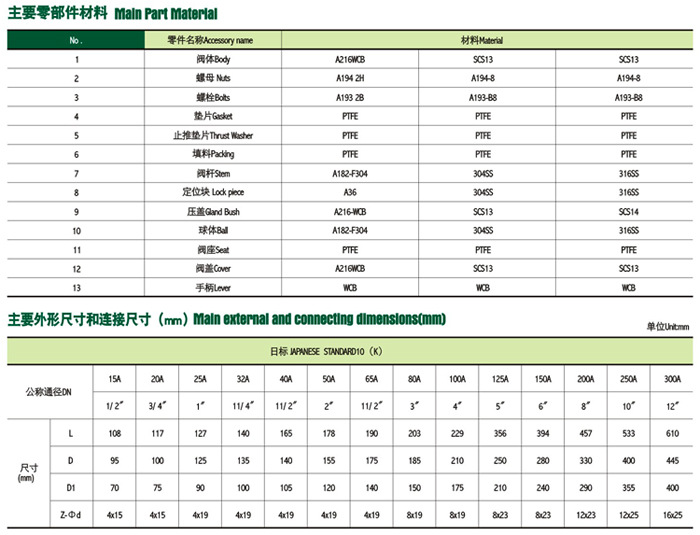

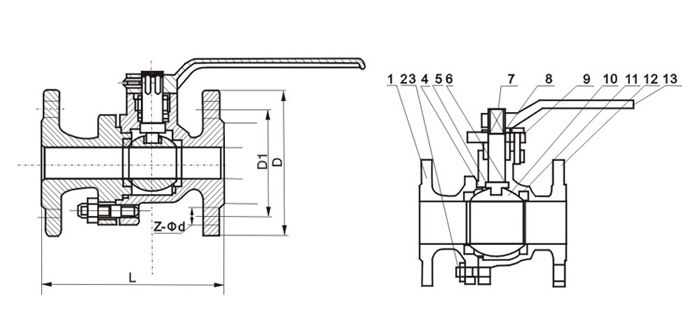

日标不锈钢球阀结构图及参数表
